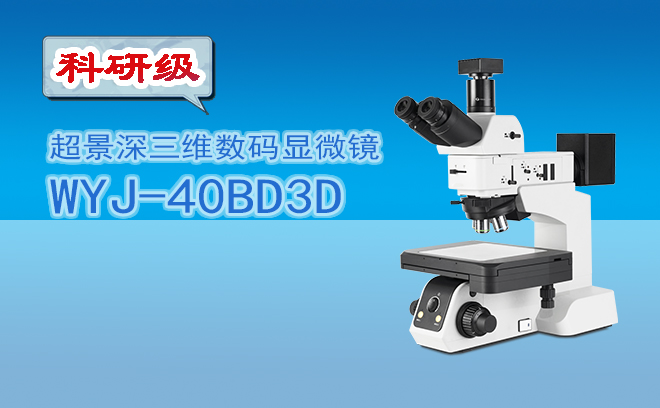

超景深显微镜的成像技巧介绍

在工业检测、材料分析、生物研究及J密制造等领域，样本的微观结构往往呈现复杂的三维形态——从金属零件的表面粗糙度到生物组织的立体结构，从复合材料的层间界面到电子元件的微小凸起。传统显微镜因景深限制，难以同时清晰呈现样本不同高度的细节，需反复调焦拍摄多张图像并合成，操作繁琐且效率低下。超景深显微镜凭借其“大景深、高分辨率、一键成像”的核心优势，成为三维微观结构检测的理想工具。本文将从光源调控、物镜选择、参数设置、合成算法四大维度，系统解析超景深显微镜的成像技巧，助力用户G效获取清晰、完整、无畸变的三维图像。

一、光源调控：平衡亮度与对比度，突出三维层次

光源是超景深显微镜的“成像基础”，其类型、强度、角度及均匀性直接影响图像的亮度、对比度及立体感。超景深显微镜通常配备环形LED灯、同轴落射光、斜射光等多种光源，需根据样本特性（如材质、表面状态、反射率）灵活调控，以突出三维结构的层次与细节。

1. 光源类型匹配样本特性

高反射样本（如抛光金属、镀层）：优先选择同轴落射光，光线与物镜同轴，可减少眩光并均匀照亮表面，避免因反射导致图像发白；若需观察表面微小划痕或凹坑，可叠加斜射光，通过明暗对比强化立体感。

低反射样本（如陶瓷、塑料、生物组织）：环形LED灯是更优选择，其漫反射特性可提供均匀照明，避免局部过曝或欠曝；若样本表面有纹理或颗粒，可适当降低光源强度（如50%-70%），增强纹理对比度。

透明或半透明样本（如玻璃、薄膜、细胞）：需结合斜射光与透射光（若显微镜支持），斜射光从侧面照射样本，透射光从底部穿透，两者叠加可清晰显示样本内部结构（如气泡、杂质、细胞核）与表面形态。

技巧：若样本同时包含高反射与低反射区域（如镀层金属件上的划痕），可分两步观察：先使用同轴落射光获取整体图像，再切换至斜射光聚焦划痕区域，Z后通过图像合成软件融合细节。

2. 光源强度与均匀性优化

光源强度过高会导致样本过曝、细节丢失；强度过低则信噪比不足、图像模糊。需根据样本反射率动态调整：

高反射样本：将光源强度调至30%-50%，避免光线反射导致图像发白；若需观察表面微小缺陷（如0.1mm以下的划痕），可进一步降低强度至20%-30%，同时缩短曝光时间（若显微镜支持手动设置）。

低反射样本：将光源强度调至70%-****，以提升对比度；若样本对光敏感（如某些生物组织），可适当降低强度并延长曝光时间，避免光损伤。

大面积样本（如整体零件、大面积涂层）：需确保光源均匀性，避免因亮度差异导致图像拼接时出现明暗交界线；可选择“均匀性校正”功能（若显微镜支持），或通过调整环形LED灯各区域亮度平衡整体效果。

技巧：在观察前，先使用“预观察”功能快速测试不同强度下的成像效果，选择缺陷Z清晰、背景Z干净的值；同时，优先选择色温接近自然光（5000K-6500K）的光源，以减少色彩偏差，提升真实感。

二、物镜选择：兼顾分辨率与景深，适配检测需求

物镜是超景深显微镜的“成像核心”，其放大倍数、数值孔径（NA）及工作距离（WD）直接影响成像分辨率、景深范围及操作空间。超景深显微镜需在“高分辨率”与“大景深”间取得平衡：高NA物镜分辨率高但景深小，低NA物镜景深大但分辨率低。需根据样本尺寸、检测目标及操作需求选择合适物镜。

1. 放大倍数与景深范围

超景深显微镜的物镜放大倍数通常为5×-100×，倍数越高，分辨率越高，但单次成像的景深越小；倍数越低，景深越大，但分辨率越低。需根据样本尺寸与检测目标选择：

大尺寸样本（如整体零件、大面积涂层）：优先选择低倍物镜（5×-20×），其大景深可一次性覆盖样本整体，避免因景深不足需多次拍摄拼接；若需观察局部细节（如零件边缘的毛刺），可后续切换至高倍物镜。

小尺寸样本（如芯片引脚、微孔、晶粒）：选择高倍物镜（50×-100×），其高分辨率可清晰显示细节（如引脚焊点形状、晶粒边界）；若样本高度差较大（如微孔深度>0.5mm），需结合“景深扩展”功能（若显微镜支持）或手动调焦拍摄多张图像合成。

多尺度检测需求（如需同时观察零件整体与局部缺陷）：可先使用低倍物镜定位缺陷区域，再切换至高倍物镜J细观察，避免频繁移动样本导致位置偏差；若显微镜支持“连续变焦”功能，可平滑过渡放大倍数，减少倍数切换时的视觉干扰。

2. 工作距离与操作空间

工作距离指物镜前端到样本表面的距离，工作距离越大，操作空间越充足，适合需要手动调整（如夹取、焊接、涂覆）或厚样本（如多层复合材料、焊接接头）的观察。需根据操作需求选择：

需手动操作的样本（如微装配、焊接检测、涂层厚度测量）：优先选择长工作距离物镜（通常>15mm），避免物镜与工具或样本碰撞；若样本高度差较大（如焊接接头高度>2mm），需进一步确认物镜的“景深扩展能力”（即能否通过多张图像合成覆盖整个高度范围）。

静态观察的样本（如固定切片、薄材料）：可选择短工作距离物镜（<5mm），以提升分辨率（因工作距离越短，NA通常越大）；但需确保样本表面平整，避免因高度差导致部分区域离焦。

深孔或曲面样本（如发动机气缸、管道内壁）：选择“长工作距离+大倾斜角”物镜（如倾斜角≥45°），可观察侧面或底部结构；若显微镜支持“倾斜观察”功能，可进一步调整观察角度，获取更Q面的三维信息。

技巧：在观察厚样本时，可通过调节物镜高度（若显微镜支持）或使用“斜射光”辅助，避免因工作距离不足导致上层结构遮挡下层缺陷；同时，优先选择“大景深物镜”（如景深>1mm）可减少合成图像的数量，提升效率。

三、参数设置：J准调控，优化成像质量

超景深显微镜的成像质量不仅取决于光源与物镜，还与焦距、曝光时间、白平衡等参数密切相关。需根据样本特性与检测目标J准设置参数，以获取清晰、无噪点、色彩真实的图像。

1. 焦距与景深扩展

超景深显微镜的核心功能是“景深扩展”，即通过拍摄多张不同焦平面的图像并合成，获得覆盖整个样本高度的清晰图像。需合理设置以下参数：

焦距步长：指每次调焦的移动距离，步长越小，合成的图像越平滑，但拍摄时间越长；步长越大，拍摄时间越短，但可能因步长过大导致部分区域衔接不自然。通常建议步长为物镜景深的1/3-1/2（如物镜景深为0.1mm，则步长设为0.03-0.05mm）。

拍摄张数：指合成一张超景深图像所需的原始图像数量，张数越多，覆盖的高度范围越大，但文件体积越大、处理时间越长。需根据样本高度差设置：若高度差<1mm，5-10张即可；若高度差>5mm，需20张以上。

重叠率：指相邻两张图像的重叠比例，重叠率越高，合成效果越平滑，但拍摄张数增加；重叠率越低，拍摄张数减少，但可能因重叠不足导致合成痕迹明显。通常建议重叠率为30%-50%。

技巧：在观察前，先使用“预扫描”功能（若显微镜支持）快速估算样本高度差，自动生成T荐的焦距步长与拍摄张数；若需手动设置，可从较小步长（如0.02mm）与较高重叠率（如50%）开始，根据效果逐步调整。

2. 曝光时间与白平衡

曝光时间过长会导致图像过曝、细节丢失；曝光时间过短则信噪比不足、图像发暗。需根据样本反射率与光源强度设置：

高反射样本：曝光时间设为1/1000秒-1/500秒，避免光线反射导致图像发白；若需观察表面微小缺陷，可进一步缩短至1/2000秒。

低反射样本：曝光时间设为1/250秒-1/125秒，以提升亮度；若样本对光敏感，可适当延长至1/60秒，但需避免光损伤。

透明或半透明样本：需结合光源类型调整曝光时间：斜射光下曝光时间可稍短（如1/500秒），透射光下需稍长（如1/250秒），以平衡表面与内部结构的亮度。

白平衡用于校正图像色彩，避免因光源色温差异导致偏色（如发黄、发蓝）。需根据光源类型选择：

环形LED灯（色温5000K-6500K）：通常无需额外校正，选择“自动白平衡”即可；

同轴落射光或斜射光（可能含暖光成分）：需手动选择“白炽灯”或“自定义白平衡”，通过拍摄白色参考板（如样本附近的白色背景）校正色彩。

技巧：在观察过程中，若光源强度或角度发生变化（如切换光源类型），需重新设置曝光时间与白平衡；同时，优先选择“RAW格式”保存图像（若显微镜支持），以便后期在软件中J细调整色彩与亮度。

四、合成算法：选择适配场景，提升图像质量

超景深显微镜的Z终图像是通过合成多张原始图像获得的，合成算法直接影响图像的平滑度、细节保留度及计算效率。需根据样本特性（如纹理复杂度、高度差）选择适配算法，以获得Z佳效果。

1. 常见合成算法类型

基于焦点堆叠的算法：通过分析每张图像的清晰区域（即焦点位置），将清晰部分拼接成完整图像。适合纹理简单、高度差较小的样本（如平整金属表面、薄涂层），合成速度快，但可能因焦点判断误差导致局部模糊。

基于深度学习的算法：利用神经网络模型学习样本的三维结构，自动识别并合成清晰区域。适合纹理复杂、高度差较大的样本（如生物组织、复合材料），可保留更多细节，但计算量较大，需较高硬件配置。

混合算法：结合焦点堆叠与深度学习，先通过焦点堆叠快速生成初步图像，再通过深度学习优化细节。兼顾速度与质量，适合大多数工业场景。

2. 算法选择技巧

简单样本（如平整金属、薄塑料）：选择基于焦点堆叠的算法，合成速度快，满足基础检测需求；

复杂样本（如生物组织、多层复合材料）：选择基于深度学习的算法或混合算法，保留更多细节，提升分析准确性；

实时检测场景（如生产线上的快速检测）：优先选择计算量小的算法（如焦点堆叠），以缩短处理时间；

离线分析场景（如实验室研究）：可选择计算量大的算法（如深度学习），以获取更高质量的图像。

技巧：若显微镜支持“算法自动选择”功能，可优先使用，系统会根据样本特性自动匹配Z佳算法；若需手动选择，可先使用默认算法生成图像，再根据效果切换至其他算法测试。

超景深显微镜的成像优化是一个“光源-物镜-参数-算法”协同调控的过程。通过J准匹配光源类型与强度、灵活选择物镜放大倍数与工作距离、科学设置焦距步长与曝光时间、合理选择合成算法，用户可突破传统显微镜的景深限制，G效获取清晰、完整、无畸变的三维图像，进而提升检测效率、降低误判率、优化工艺参数。
