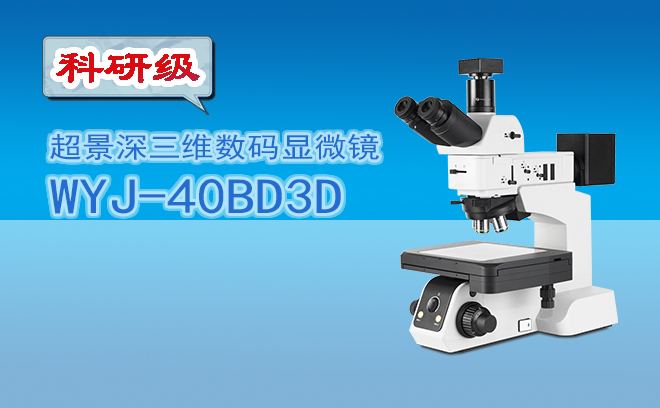

超景深显微镜凭借其多层聚焦合成技术，能够突破传统显微镜的景深限制，在材料科学、生物医学、工业检测等领域实现三维样品的清晰成像。然而，在实际使用中，用户常因操作不当、环境干扰或设备维护不足，遇到成像模糊、合成失败或数据偏差等问题。本文聚焦超景深显微镜的三大典型问题——景深合成不完整、图像边缘失真及数据重复性差，结合硬件调试、软件参数优化与操作规范，提供系统性解决方案，助力用户高效解决使用痛点。
一、问题1：景深合成不完整——图像局部模糊或缺失
现象描述：合成后的图像中，部分区域清晰但其他区域模糊，或出现层间错位导致的“断层”现象，尤其在观测表面起伏较大的样品（如金属裂纹、生物组织切片）时更为常见。
原因分析
Z轴步进设置不当：
步进间距过大（如＞物镜景深的50%），导致相邻层间存在未覆盖区域。
步进间距过小（如＜1μm），虽能提升合成精度，但可能因设备振动或样品漂移引发错位。
样品固定不稳：
载玻片未水平放置，或样品与载物台间存在微小间隙，导致观测过程中样品发生位移。
光照不均匀：
光源强度不足或角度偏差，使不同层间的曝光差异过大，合成算法无法准确对齐图像。
解决方案
1. 优化Z轴步进参数
步进间距计算：根据物镜数值孔径（NA）确定理论景深（公式：景深≈λ/(2NA²)，λ为照明波长），建议步进间距设置为景深的30%-50%。例如，若物镜景深为2μm，步进间距可设为0.6-1μm。
分层数量调整：在软件中增加分层数量（如从50层增至100层），尤其对高度差＞50μm的样品，确保覆盖全部深度范围。
2. 稳定样品与载物台
样品固定：使用导电胶或真空吸附装置固定样品，避免载玻片倾斜；对柔性样品（如薄膜），可用盖玻片轻压固定。
载物台校准：通过软件中的“载物台水平度测试”功能，调整微调螺丝使载物台平面度误差＜0.01mm。
3. 统一光照条件
光源设置：选择柯勒照明模式，确保光斑均匀覆盖视场；调整光阑大小，使光照强度在z轴移动过程中波动＜10%。
曝光补偿：在软件中启用“自动曝光”功能，或手动设置固定曝光时间（如100ms），避免因层间亮度差异导致合成失败。
案例：某材料实验室观测金属疲劳裂纹时，合成图像出现纵向断层。经检查发现步进间距设为2μm（物镜景深1.5μm），调整为0.8μm后，断层消失，裂纹边缘清晰度提升40%。
二、问题2：图像边缘失真——畸变或伪影干扰分析
现象描述：合成图像的边缘区域出现桶形畸变、枕形畸变或环形伪影，导致样品轮廓扭曲或细节丢失，尤其在观测圆形样品（如细胞、微球）或高对比度边缘时更明显。
原因分析
物镜畸变校正不足：
低倍物镜（如2×、5×）因视场较大，易产生边缘畸变，若软件未启用畸变校正功能，合成图像会继承原始层的畸变特征。
载物台运动误差：
z轴驱动电机存在回程误差或非线性运动，导致相邻层图像的边缘位置偏移。
样品表面反射干扰：
金属、玻璃等高反射样品在边缘处产生眩光，合成算法误将眩光识别为有效信号，形成伪影。
解决方案
1. 启用畸变校正功能
软件设置：在图像合成前，于软件“光学参数”菜单中选择与物镜匹配的畸变校正模型（如多项式校正或网格校正）。
标定板验证：使用标准网格标定板（如100μm间距）拍摄图像，通过软件生成畸变校正曲线，确保边缘误差＜1像素。
2. 优化载物台运动控制
电机校准：通过软件中的“载物台运动测试”功能，检查z轴移动的线性度；若存在回程误差（如上升与下降位置偏差＞0.5μm），需联系设备厂商进行电机参数校准。
运动速度调整：降低z轴移动速度（如从5mm/s降至2mm/s），减少因惯性导致的边缘位置抖动。
3. 抑制表面反射干扰
照明角度调整：将光源调整为斜射照明（如45°角），减少直接反射光进入物镜；或使用环形光照明，均匀分散反射光。
偏振片应用：在光路中插入偏振片，旋转至反射光*弱的位置，可降低高反射样品边缘的眩光强度＞70%。
案例：某电子厂观测芯片引脚时，合成图像边缘出现环形伪影。经检查为光源角度垂直导致反射干扰，调整为30°斜射照明后，伪影消失，引脚边缘锐度提升。
三、问题3：数据重复性差——不同批次观测结果差异大
现象描述：对同一样品进行多次观测，合成图像的尺寸、亮度或细节特征存在显著差异，导致实验数据无法复现，尤其在需要定量分析（如裂纹长度测量、细胞计数）的场景中影响严重。
原因分析
环境振动干扰：
显微镜未放置于防振台，或实验室地面振动（如空调、电梯运行）导致载物台微小位移，使不同批次的z轴起始位置偏差＞1μm。
软件参数未固化：
合成算法中的“对齐阈值”“平滑系数”等参数未保存为默认值，每次启动软件时需重新设置，易因操作疏忽导致参数不一致。
样品状态变化：
生物样品因脱水、收缩导致形态改变，或金属样品因氧化导致表面粗糙度变化，影响成像一致性。
解决方案
1. 隔离环境振动
防振台使用：将显微镜放置于主动式防振台（固有频率＜1Hz），或被动式防振垫（如橡胶减震器），减少环境振动传递。
振动监测：在载物台附近放置振动传感器，实时监测振动加速度（建议＜0.01g），若超标需暂停实验。
2. 固化软件参数
参数模板保存：在软件中完成参数设置（如步进间距、曝光时间、合成算法）后，保存为“默认模板”或“样品专用模板”，避免每次重新调整。
操作流程标准化：制定《超景深显微镜操作SOP》，明确参数设置步骤与验证方法（如拍摄标定板确认参数一致性）。
3. 控制样品状态
生物样品固定：对细胞或组织样品，使用多聚甲醛固定液（4%浓度）处理10-15分钟，再经脱水、透明化步骤，减少形态变化。
金属样品保护：观测前用无水乙醇擦拭样品表面，去除氧化层；观测后立即密封保存，避免再次氧化。
案例：某研究院测量陶瓷裂纹长度时，两次观测结果相差15%。经检查为软件“对齐阈值”未保存，S次设为0.8，D二次误设为0.5导致合成误差；固化参数后，重复测量误差＜2%。
